褪色

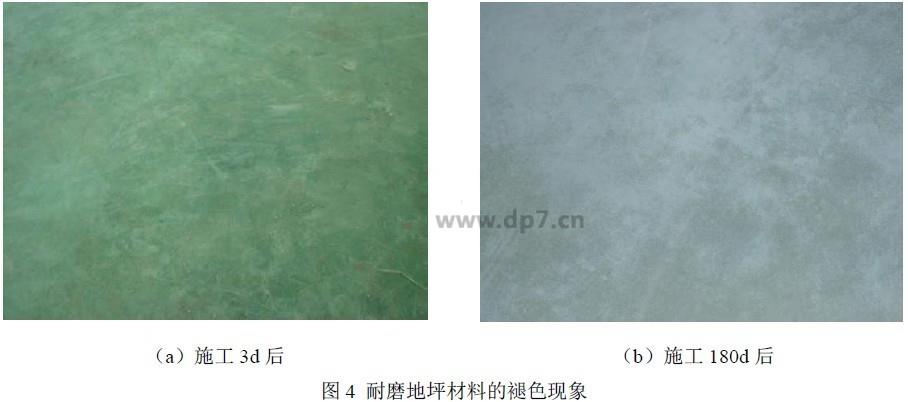

水泥基耐磨地坪的一大优势是可以根据客户需求，通过改变颜料种类及掺量，得到不同颜色的耐磨地坪。然而，由于很多有机类颜料耐碱耐候性较差，从而导致地坪在使用过程中发生褪色现象，如图4 所示。
褪色可分为真褪色和假褪色。真褪色是由于耐磨材料中的颜料耐碱性或耐光性差而导致的。众所周知，水泥是高碱性材料，有机颜料在强碱性或光照条件下极易发生分解，从而发生褪色现象。
而假褪色是由于基层混凝土泛碱，在面层形成白色的结晶体，覆盖了材料本身的颜色，形成假褪色现象。混凝土析盐（泛碱）可分为初次析盐和二次析盐。初次析盐发生在混凝土硬化过程中，被拌和水溶解度盐霜成分，随着混凝土的干燥而逐渐在混凝土表现析出。二次析盐是混凝土硬化后，由于雨水或地下水的渗入，将其内部的盐霜成分通过毛细孔带至混凝土表面所致。可采用稀释的醋酸来区分真假褪色：假褪色表面形成的结晶体很容易被醋酸洗去，恢复颜料本色，而真褪色的表面颜色无法恢复。
如果已经出现耐磨地坪颜色发花或者褪色现象，如何解决？
使用欧进地坪渗透剂，欧进地坪渗透剂为油性不饱和聚合物树脂，分透明和彩色两种类型，能解决水泥地面起砂起灰现象，同时亦可解决彩色耐磨地坪的颜色发花问题。
